Alumiiniprofiilien liitosmahdollisuudet – Miten alumiiniprofiilit liitetään toisiinsa?
Yksi alumiiniprofiilin parhaimmista puolista on sen muunneltavuus, joka perustuu siihen, että alumiiniprofiilit liitetään toisiinsa urien avulla. Tämä liitostapa mahdollistaa alumiiniprofiilien uudelleenkäytettävyyden.
No miten se yhteenliitos käytännössä sitten tapahtuu? Tästä artikkelistamme näet kuvat ja neuvot, kuinka toimia missäkin tapauksessa.
Mitä alumiiniprofiilien yhteen liittämiseen tarvitaan?
Tarvitset ensinnäkin alumiiniprofiilit, joihin on tehty liitosta varten valmiit reiät, eli poraukset.
Työkaluksi tarvitset vain porakoneen tai kuusiokoloavaimen. Liitos yhdistetään ruuvin avulla, eli tarvitset ruuveja sekä tarvittaessa aluslevyjä tai uramuttereita.
Alumiiniprofiilien liitostavat
Alumiiniprofiilien liittämiseen on useita keinoja. Alla kerrottuna yleisimmät liitostavat sekä muutama kulmaliitoksiin liittyvä liittämistapa.
Kaksi yleisintä alumiiniprofiilien liitostapaa:

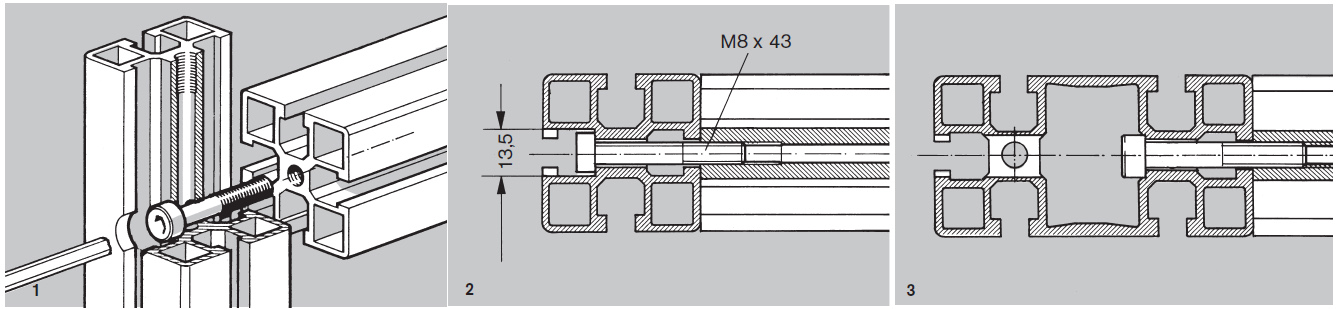

1. Upotusporaus 13,5 mm
Porrasporalla tehty upotus on erittäin luja liitos, jota kannattaa käyttää aina kun se on mahdollista.
– Nopea tapa tehdä liitos
– Ruuvinkanta ei pääse luistamaan urassa
– Helppo koota, koska ruuvi saadaan suoraan alumiiniprofiilin läpi liitoksen kohdalle
– Vastaprofiilissa kierre tehdään alumiiniprofiilin päähän tai sitten laitetaan uramutteri alumiiniprofiilin uraan

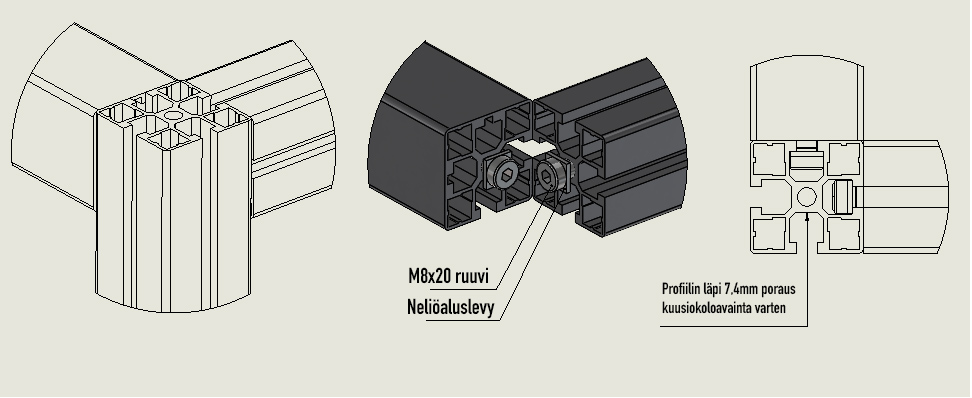

2. Pieni poraus alumiiniprofiilin läpi
Pieni poraus tehdään vain kuusiokoloavainta varten.
Ensin aluslevy ja ruuvi ruuvataan alumiiniprofiilin päähän, sitten liitettävä alumiiniprofiili liutetaan ruuvin päälle ja siinä olevasta reiästä liitos kiristetään kuusiokoloavaimella.
Tätä liitosta käytetään kevyemmissä kuormituksissa tai jos alumiiniprofiilit ovat ristikkäin/kulmittain samalla tasolla tai viereisellä sivulla, kuten esimerkiksi pöydänjalka eikä voi käyttää upotusporausta.
Muita liitostapoja alumiiniprofiileille
Muita liitostapoja voivat olla kulmaliitokset, säädettävä tai siirrettävä liitos tai tarvitaan sähköajohtava liitos.
KULMALIITOKSET

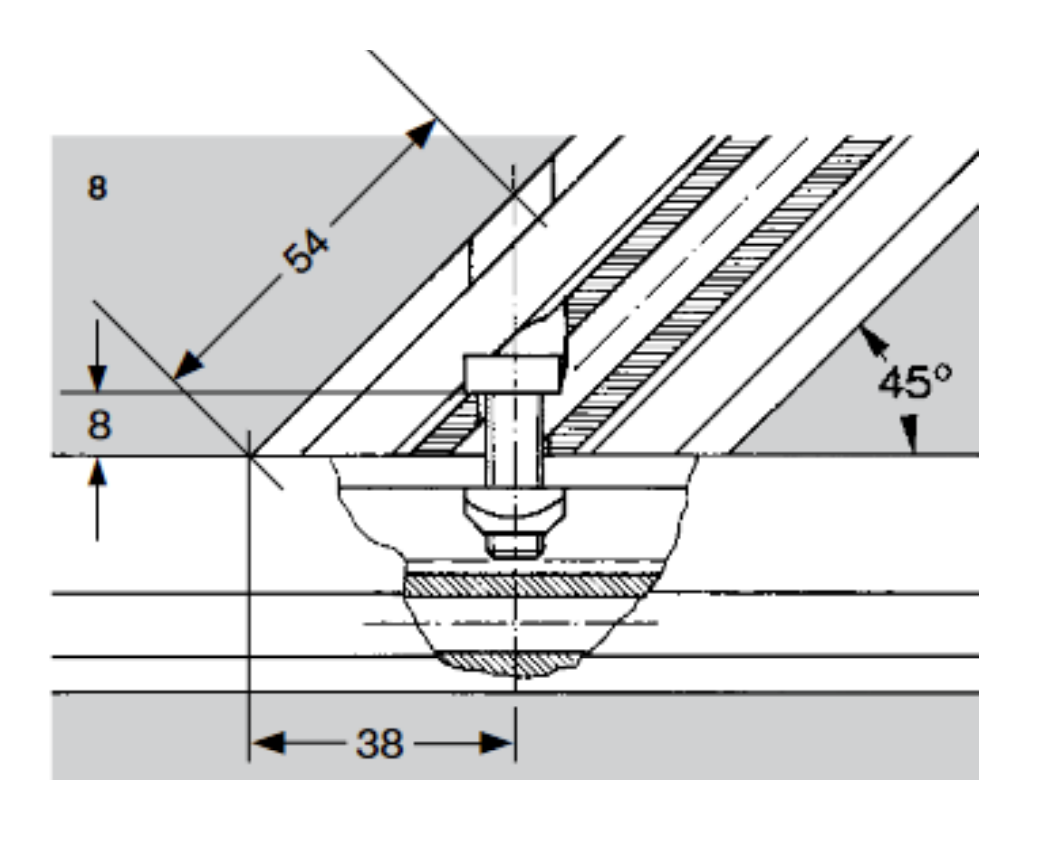

Upotusporauksella yli 45 asteen kulmaliitos voidaan tehdä yksinkertaisesti upotusporauksella.

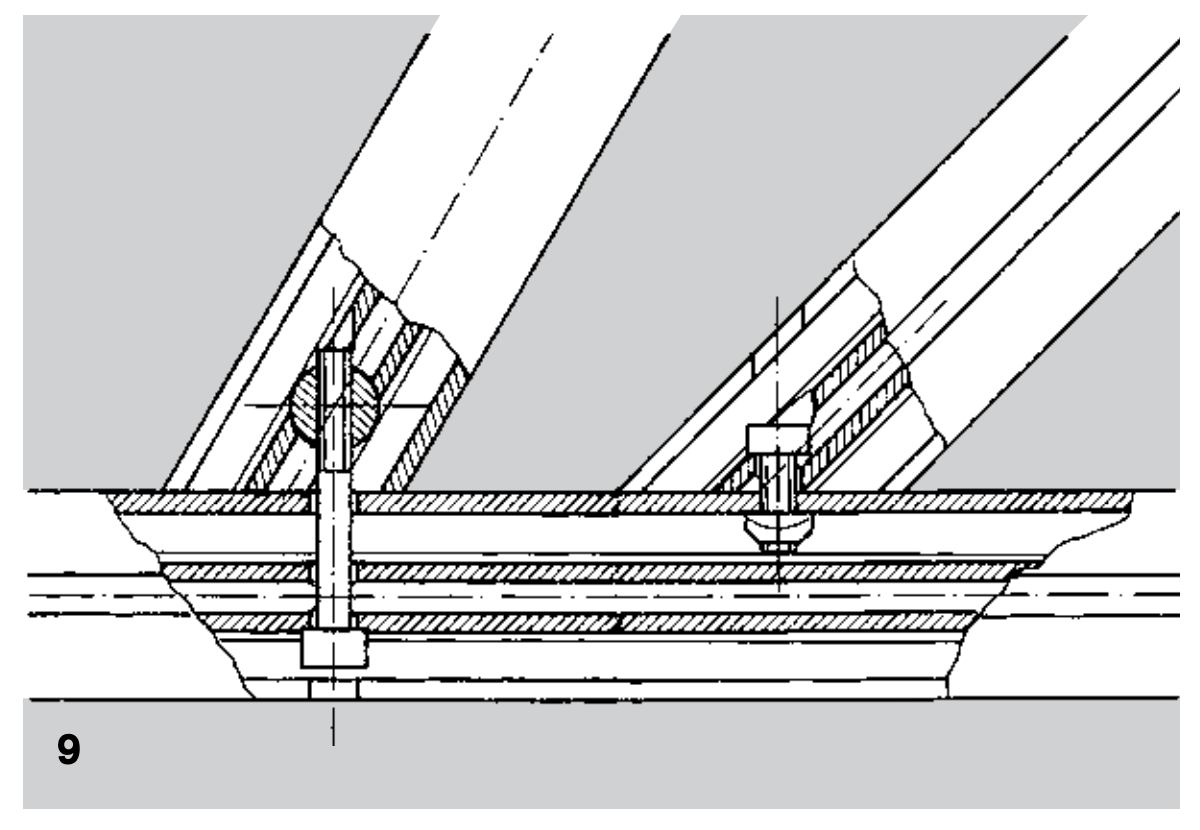

Upotusporaus 0-45 asteen kulmaan tehtävissä liitoksissa
Muilla katkaisukulmilla olevat profiilit voidaan asentaa kulmakiinnikkeellä N1145.
Kun halutaan säädettävä tai siirrettävä liitoskohta
Voidaan tehdä ilman porausta säädettäviä liitoksia seuraavilla kiinnikkeillä:
AR-kiinnike N1199

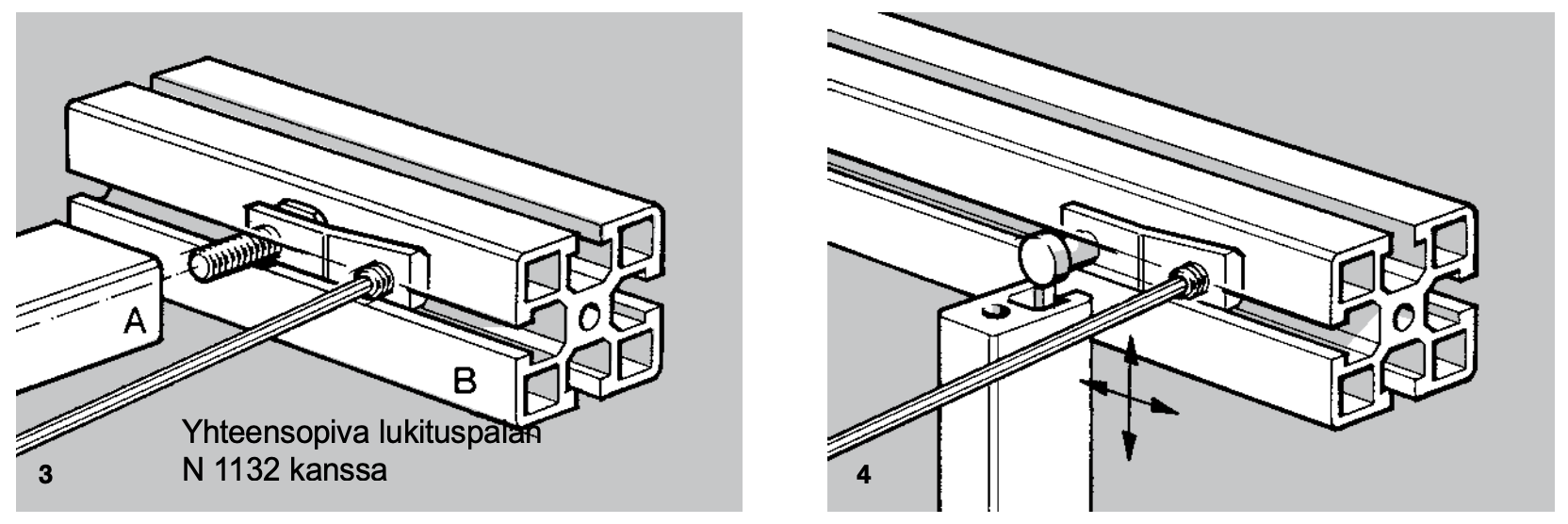

Liitos käyttäen säädettävää T-kiinnikettä N1149 (kuva 3)
Liitos kahteensuuntaan säädettäväville profiileille X-kiinnikkeellä N1148 (kuva 4)
Liitoksia voidaan tehdä myös nivelillä ja kulmapaloilla, katso kaikkien liitosten ohjeet täältä, sivulta 83.
Jos tarvitaan sähköajohtava liitos, niin silloin voi käyttää t-kiinnikettä tai pienellä porauksella sähköäjohtava nelikulmaaluslevyä N3356.
Voiko liitoksia varten olevat poraukset saada siis valmiiksi tehtynä?
Kyllä saa ja yleensä alumiiniprofiilit tilataankin valmiiksi porattuna. Teemme tilatut poraukset piirrustuksien pohjalta.
Tarvittaessa meiltä saa myös liitoksen tekemistä varten tarvittavat työkalut, jos haluat tehdä poraukset itse.
– Porausjigit (eli poraohjaimet) ja
– kierretapit
Helpommalla ja usein myös halvemmalla pääsee kuitenkin, kun tilaa poraukset meiltä valmiiksi.
